Пружинный зажим

Пружинный зажим

Пружинный зажим - это современная конструкция для замены системы "стяжной винт – гайка стяжного винта". Прост в использовании и универсален. Его еще называют клипса, лягушка, замок опалубки, арматурный зажим, чироз.

Зажим предназначен для использования с арматурой или проволокой диаметром от 6 до 10 мм как со щитовой опалубкой, так и без неё при монтаже фундаментов, стен, колонн и других элементов монолитного домостроения. Пружинный зажим бывает двух типов: обычный и усиленный. Обычный выдерживает нагрузку до 2,5 тонн, усиленный - 4 тонны.

Конструктивно зажимы не отличаются. Изготавливаются из стали, толщина основания 4 мм, толщина стенок 3 мм.

Усиленный пружинный зажим имеет дополнительную опору – ребро жесткости, которое усиливает его прочность и надежность. Зубчатый язычок выполнен из специализированной стали. У обычного зажима вместе с пружиной он оцинкован, а у усиленного - нитроцементирован, т.е. прошел закалку в среде азота. Поэтому его зубья на протяжении долгого времени будут оставаться острыми. Сам зажим окрашен порошковой эмалью.

Технические характеристики

ХарактеристикиЗажим пружинный обычныйЗажим пружинный усиленный
Max нагрузка, тндо 2,5до 4,0
Материалспециализированная стальспециализированная сталь
Метод сваркиточечныйточечный
Размер, мм105х70х3110х75х4
Диаметр проволоки, мм6-106-10
Вес, кг0,320,40
Кол-во в упаковке, шт5050
Вес упаковки, кг16,020,0

Принцип использования

1. В отверстия опалубки вставляются стержни арматуры (диаметром 6-10 мм) с выпуском за наружный контур опалубки примерно до 15 см.



2. На выпуски арматуры одевается зажим пружинный. Он обеспечивает неподвижность опалубки аналогично, как и гайка со стяжным винтом.



3. При помощи специального ключа зажим пружинный как бы натягивается на арматуру, жестко фиксируя опалубку.



Технология использования ключа пружинного зажима весьма проста и не требует наличия особых навыков и больших усилий. Ключ надевается поверх пружинного зажима, затем при помощи рычага ключ фиксируется на стержне арматуры. После чего рукояткой ключа арматуру как бы вытягивают за пределы зажима под ключом, уменьшая расстояние между зажимами.

4. После заливки зажим снимается, а выпуски арматуры - спиливаются.

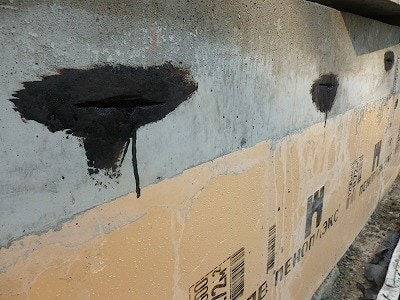

5. Место спила замазывается мастикой.





Если вы хотите купить пружинный зажим , вы можете:
