Направляющие рельс-формы металлические Т-профиль

Производитель:

Направляющие рельс-формы металлические Т-профиль
Направляющие рельс-формы Т-профиль - простая система, выполненная из металлического перфорированного листа Т-профиля.

Предназначены для устройства температурно-деформационных швов в бетоне, особенно при разуклонах пола и границ бетонных полов. Выступает в качестве направляющей для виброреек при установке верхнего уровня плоскости пола и кровли. Минимизирует образование трещин в бетоне.

Направляющие рельс-формы Т-профиля производятся трех типов с высотой 30, 45 и 60 мм.

Области применения§

Устройство промышленных бетонных полов и стяжек в производственных и жилых зданиях различного типа и назначения с невысокими эксплуатационными нагрузками средней интенсивности. Идеально подходят для жилых, офисных и административных зданий с невысоким трафиком движения.

Преимущества применения§

- обеспечивают свободное перемещение бетонного основания в горизонтальной плоскости при дополнительном армировании;
- предотвращают смещение плит пола в вертикальной плоскости;
- передают статистическую и динамическую нагрузку через шов;
- выдерживают максимальную несущую способность бетонного основания;
- защищают края основания от сколов и разрушения швов;
- выполняют функции направляющих при заливки полов бетоном под виброрейки всех видов и типов;
- выполняют функцию несъемной опалубки.

Технические характеристики§

Высота профиля, мм 30/45/60
Величина температурного расширения от до max, мм 2
Толщина бетонного основания, мм 50-110/65-125/80-140
Толщина металла, мм 0,5-0,55/0,65-0,7/0,75-0,8
Рабочая длина профиля, м.п. 2,5-3,0
Вес профиля, кг 1/2,3/2,8


Способ применения§

Установка и регулировка профилей по уровню производится точно и быстро с помощью сменных, многоразового применения элементов крепления.

1. Забить в уплотнённый грунт арматурные штыри диаметром 8 мм с ограничителями высоты (или без них) с шагом от 750 до 1200 мм, высотой минус 20 мм от предполагаемого уровня пола и точностью ± 10 мм. Глубина вхождения штыря в грунт зависит от плотности основания и колеблется в пределах от 500 мм (уплотнённый грунт) до 50 мм (бетон). В бетонные основания штыри вбиваются без ограничителя высоты.



2. Отогнуть поочерёдно в разные стороны арматурные штыри и надеть на них Т-профиль.

3. Установить уровень Т-профиля по нивелиру. Произвести прихватку электросваркой к арматурным штырям.



4. Возможна установка Т-профиля на бетонные холмики.

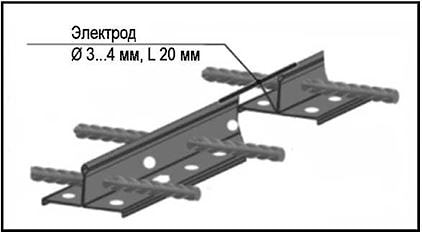

5. Соединить Т-профили между собой с помощью отрезка электрода диаметром 3 или 4 мм, вставляя его в головки краёв профилей, добиваясь тем самым единого уровня плоскости без ступеней и жёсткости конструкции всех направляющих.



6. Осуществить заливку бетоном основания пола.

7. Разрезать температурные швы можно уже на следующий день после заливки пола с помощью простой «болгарки» или штробореза. Для этого необходимо использовать специальный алмазный диск с клиновидной формой сегмента.



8. Это позволит создать устойчивую к механическим воздействиям полость для последующего заполнения полиуретановым герметиком PU-15, PU-40 или PU-816.



9. В результате получают аккуратные герметичные швы.



Под заказ изготавливается Т-образные и Х-образные элементы соединения металлических профилей.Профили высотой более 300 мм., изготавливаются под заказ.

Конструкции направляющих профилей защищены патентом на изобретение.
